Arbeitsprinzip
Der Scheibenbohrrahmen ist eine Hilfsvorrichtung, die für den Einsatz des SR90-Typ-Schienenleitungs-unabhängigen hydraulischen Rotationsbohrgeräts in Kleinbauwegen entwickelt und hergestellt wurde.Es wird mit Druckluft angetrieben, um die Schub- und Positionierungsfunktionen des Felsbohrers während des Bohrens zu erreichenDie Druckluft fließt durch das Haupteingangsventil, das Ölnebelschmiermittel, verschiedene Steuerventile und erreicht jedes bewegliche Teil, um den zyklischen Betrieb des Felsbohrprozesses zu erreichen.

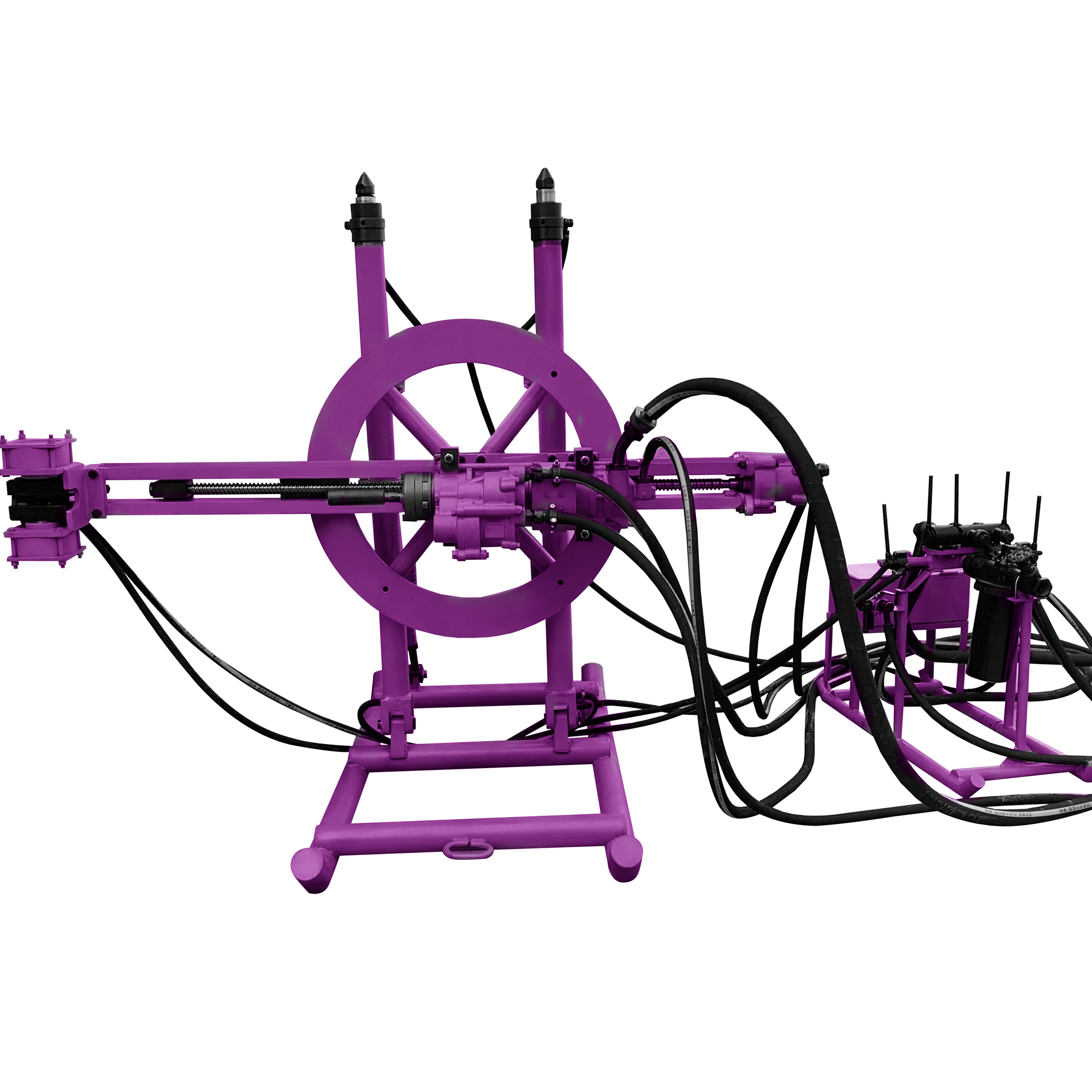

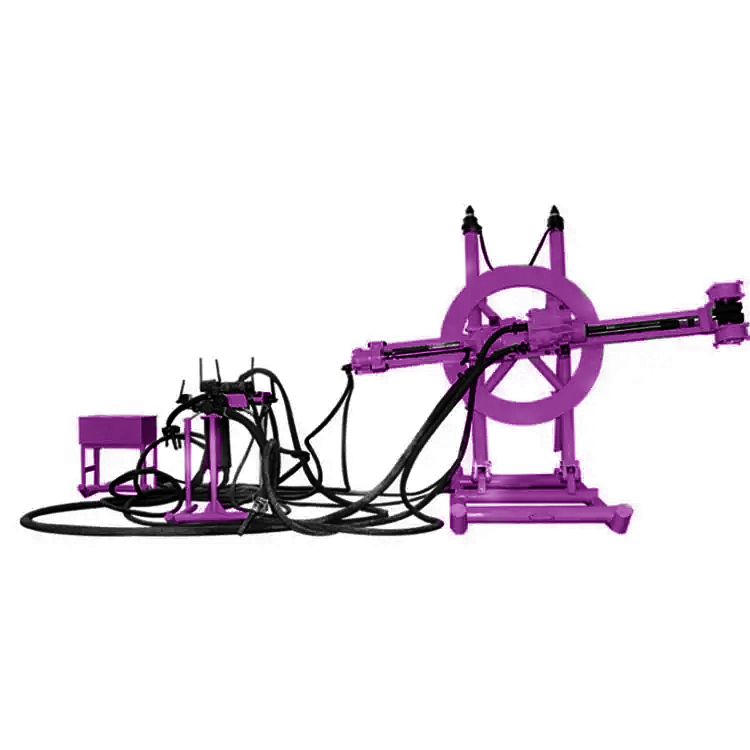

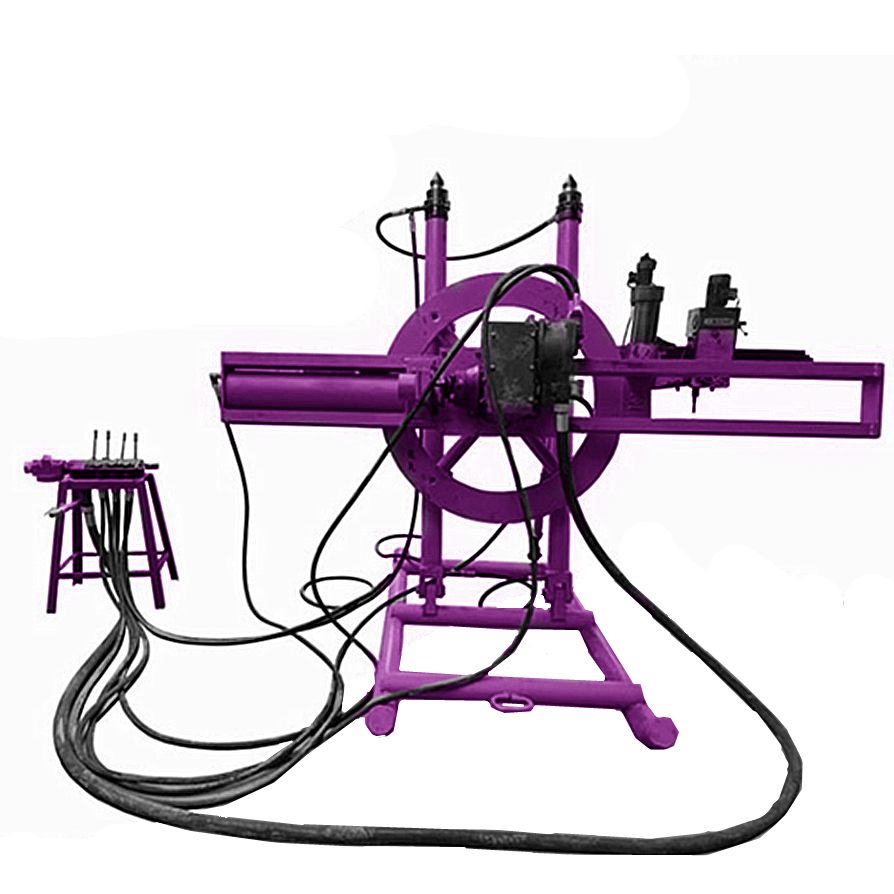

Strukturelle Eigenschaften Dieser Bohrrahmen hat eine einfache Struktur, ist leicht zu demontieren und zu transportieren, ist sicher und zuverlässig und sehr effizient.Der gesamte Bohrrahmen besteht aus drei Komponenten: der Verbindungsteil des Bohrrahmens, der Verbindungsteil des Propellers und der Verbindungsteil der Bedienplattform.die Scheibe und der UnterschleiferDie Propellerverbindung besteht aus vier Bestandteilen: der Lötvorrichtung, der Führungsschiene, dem Schiebeplatz und dem Antriebsmotor.Die Konsole umfasst Hauptkomponenten wie das Steuerventil und das Ölnebelschmiergerät.
Nachdem die Bohrrahmenteile zum Arbeitsplatz transportiert worden sind, sollten sie in der Reihenfolge der unteren Brechstange, der Luftoberfläche, der Scheibe und des Propellers zusammengebaut werden.,Vor dem Anschließen der Haupteingangsluft und der Wasserleitungen an die Steuerungskonsole sollte der gesamte Sand und Schlamm gereinigt werden.Alle Schläuche müssen vor dem Anschließen an die entsprechenden Teile des Bohrrahmens auch sauber geblasen werden, um zu verhindern, dass Sand, Schlamm und sonstiger Schmutz in die Maschinenteile eindringen..
1Vor dem Einsatz sind alle notwendigen Vorbereitungen vorzunehmen, zu prüfen, ob die Werkzeuge, Vorhänger, Beleuchtungswerkzeuge und das Motoröl vorhanden sind und ausreichend qualifizierte Bohrmaschinen vorzubereiten.
2.Positionierung und Umstellung: Gemäß den Konstruktionsanforderungen an das Schussloch des Felsbohrers sollte der Bohrrahmen mit der Mittellinie des Tunnels und der Layoutlinie des Schusslochs ausgerichtet sein.Die Ebene der Scheibe sollte parallel zur Layoutlinie seinWenn die Schlammfläche auf der Bodenplatte sehr viel ist, sollte der Boden vor der Bewegung des Bohrrahmens ausgeräumt oder ausgedrückt werden, um die Schlacke zu bedecken.Ein Holzbrett kann an dem schmutzigen Teil der Platte platziert werden, und dann kann der Bohrrahmen mit einem Brechbügel oder einer Traktionswinde auf eine andere Layoutlinie bewegt werden.
Beschreibung der Produkte
|
Typ
|
Drehbohranlage
|
|
Produktbezeichnung
|
Bohrgerät
|
|
Anwendung
|
Bau und Energie, Bergbau, Bohrgeräte
|
|
|
Parameter
|
Modell SR90
|
Modell SR150
|
|
Durchmesser des Bohrloches
|
50 bis 80 mm
|
80 bis 140 mm
|
|
Max. Bohrlochtiefe
|
35 m
|
180 m
|
|
Schankmodell
|
φ38mmx90mm
|
|
|
Schlagkraft
|
≥ 225 J
|
15000N
|
|
Schlagfrequenz
|
≥ 34 Hz
|
60 Rpm
|
|
Ausgangsdrehmoment des Bohrstabs
|
≥ 140NM
|
1500-2000NM
|
|
Durchführbare Tunnelgrößen
|
2.2m x 2.2m - 3,0m x 3,0m
|
2.2m x 2.2m - 3,0m x 3,0m
|
|
Gesamtluftverbrauch
|
≤ 225 L/s
|
120 bis 350 l/s
|
|
Bohrwinkel
|
0-360 Grad
|
0-360 Grad
|
|
mit einer Breite von
|
Nein (Mann-Portabel)
|
Zwei-Rad-Anhänger
|
|
Gewicht für Felsbohrmaschine
|
95 kg
|
450 Kilo
|
|
Abmessungen für Felsbohrmaschinen
|
890x360x305 mm
|
|
