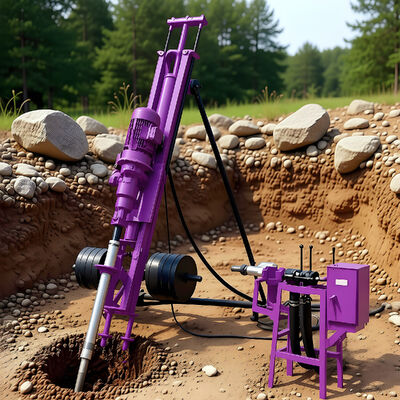

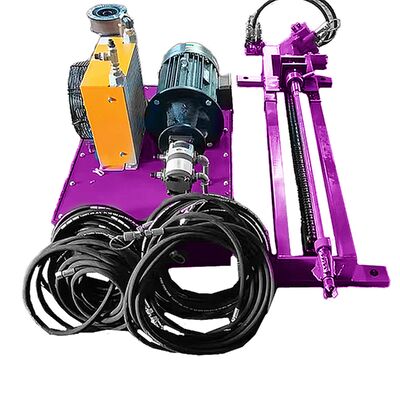

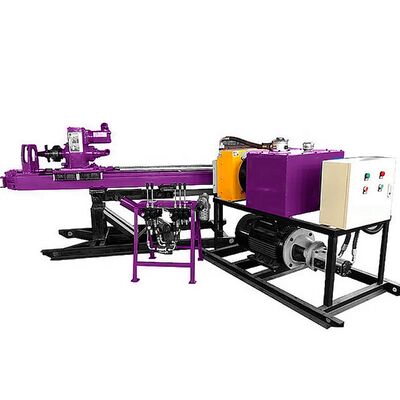

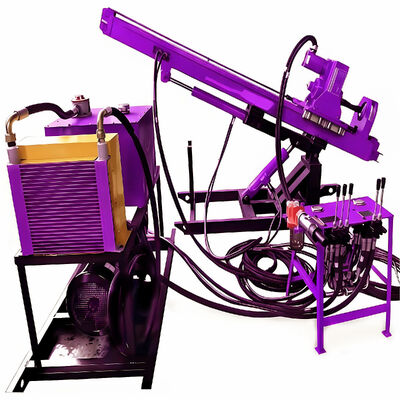

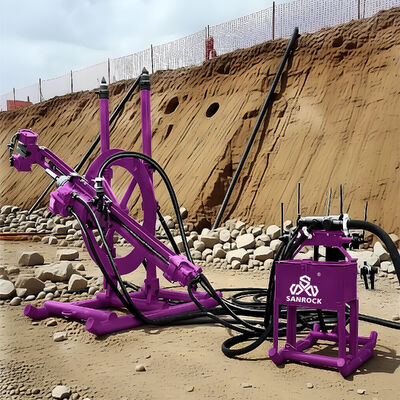

Hydraulisch steuerndes DTH-Bohrgerät mit geringem Gewicht, hoher Bohrleistung und einem maximalen Drehmoment von 3000 Nm für Bergbau- und Wasserbrunnenprojekte

Das multifunktionale Horizontal-Richtbohrgerät (HDD) mit DTH-Hammerfunktion stellt eine hochentwickelte und vielseitige Generation grabenloser Bohrgeräte dar. Als einzelne, integrierte Plattform konzipiert, führt es ein breites Spektrum horizontaler Richtbohrvorgänge unter sehr unterschiedlichen geologischen Bedingungen durch – von weichen Böden und Ton bis hin zu den härtesten Gesteinsformationen – durch nahtloses Umschalten zwischen verschiedenen Bohrwerkzeugen und -modi, wobei der DTH-Hammer seine Kernkomponente für den Aushub von Hartgestein darstellt.

Dieses Rig überwindet die Einschränkungen von Maschinen mit nur einer Methode. Seine „Multifunktions“-Fähigkeit basiert auf einem modularen Multimodus-Bohrkopf oder Antriebssystem, das vor Ort schnell umkonfiguriert werden kann.

• Modulares Kraftpaket:Verfügt über eine kombinierte Antriebseinheit, die großvolumige Druckluft für den DTH-Hammer, Hochdruck-Hydraulikfluss für den Schlammmotor oder Drehkopf und Pumpkapazität für Bohrflüssigkeiten liefert.
• Schnellwechsel-Werkzeug- und Befestigungssystem:Ermöglicht einen schnellen Austausch vor Ort zwischen der DTH-Hammerbaugruppe, der Schlammmotor-Bohrlochbaugruppe (BHA), den Schneckenschäften und verschiedenen Bohrern.
• Fortschrittliches, einheitliches Leitsystem:Verwendet ein hochentwickeltes Steuerungs- und Vermessungstool, das mit allen Bohrmodi kompatibel ist und unabhängig von der verwendeten Methode eine gleichbleibende Genauigkeit bietet.
• Multifunktions-Bohrgestänge:Verwendet Doppelzweck-Bohrstangen, die je nach Bedarf Drehmoment, Schub und entweder Druckluft oder Bohrflüssigkeit für den aktiven Modus übertragen.

Dies ist nur ein Teil der ausländischen Kunden, die zu unserem Unternehmen kamen, um eine Zusammenarbeit auszuhandeln, Verträge zu unterzeichnen und Fotos zu machen. Wir begrüßen immer mehr ausländische Kunden, die zu Verhandlungen und Kooperationen in unser Unternehmen kommen.

• Luftverbrauch:9-12 m³/min
• Lochdurchmesser:90-160 mm
• Lochtiefe:10-60 m
• Bohrstangengröße:89×1500 mm / 76×1500 mm
• Maximales Drehmoment:3000 Nm
• Rotationsgeschwindigkeit:0-80 U/min
• Kippwinkel des Triebwerks:10° - 360°
• Schlaganfall:1800 mm
• Max. Hubkraft:27,5 KN
• Maximale Vorschubkraft:27,5 KN
• Hydraulikpumpentyp:540 Zahnradpumpe
• Nenndruck des Hydrauliksystems (max. Druck):16 MPa
• Hydraulikpumpe max. fließen:40 l/min
• Motorfrequenz:15 kW
• Tankinhalt:80 L
• Bohrmaschinengröße:3100×800×1250 mm
• Größe der Hydraulikstation:1400×700×1200 mm
• Größe der Steuerkonsole:50×50×90 mm
• Gesamtgewicht:900 KG
